제93회 토목시공기술사 시험문제 총평해설

[총평]

1.회사일로 장기출장 다녀오느라 해설이 늦어 죄송합니다

2.현장 시공과 관련된 응용문제 몇문제외는 대부분 과견도 기출문제로 보여집니다

3.또한 본강사가 출간한 Powerful 토목시공 기술사 시리즈 교재에 대부분 수록되어 있는 내용이며

우리학원 자료실에서 검색하셔도 대부분은 찾을수 있는 자료 들입니다

4.다시한번 강조 드리면

최근의 출제 경향은

1) 기출문제 위주

2) 현장 경험을 Test 하는 현장감 있는 문제들이 주로 출제됩니다

제1교시

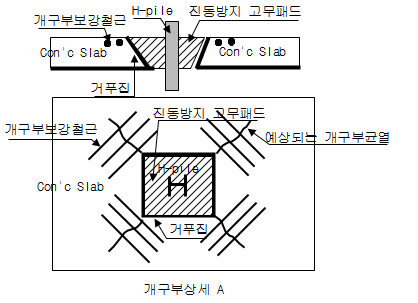

1. H형 강말뚝에 의한 슬래브의 개구부 보강

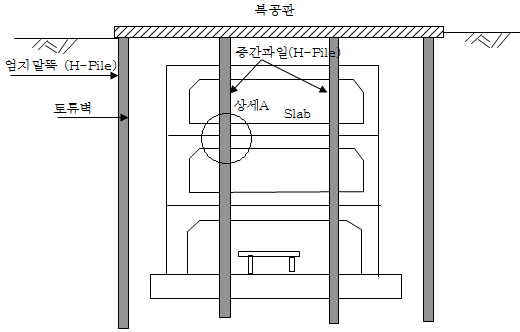

[해설] 개착방식(Open cut 터널)의 지하철 2련 박스 또는 정거장 구조물 시공시 중간Pile(PostPile=Center Pile)에 의해 Slab에 개구부가 생기는경우를 말함

(문제 개요도)

[문제해결의 주안점]

1.콘크리트 타설단계 : slab 콘크리트 양생전에 복공판 상부의 교통하중등에 의한 진동으로

콘크리트 결함발생

따라서 진동방제 대책 수립

2.개구부의 문제점

1) 개구부 코너부로부터 개구균열 발전, 따라서 개구부 보강철근 설계및 시공요함

2) H -Pile에 의한 개구부에 의해 Slab 철근절단등에 의한 구조적 결함발생우려

따라서 구조검토하여 철근 연결방법등의 시공상세및 보강대책 수립

3.파일 인발시 문제점

파일 인발시 개구부 주변 콘크리트의 파손등에 유의

파일 인발대신 산소절단하여 제거

4.개구부 채움 콘크리트 : 무수축(팽창) 콘크리트 등으로 시공

2. 터널의 페이스매핑(face mapping)

“ Powerful 토목시공기술사 단원별 핵심기출문제 특론-서진수” PP 672 문제 15번 참고

3. 개착터널의 계측빈도

“ Powerful 토목시공기술사 용어정의 최신경향 ” PP 565 문제 9번참고

개착터널이란 Open Cut 방식의 토류벽+2련Box +되메우기한 지하철을 말합니다

대구의 지하철 1호선이 개착터널로 시공되었음

4. 수중불분리성 콘크리트

1) 2009년 개정시방서 참조

2) 수중콘크리트의 정의 : 수중 불분리성 혼화제를 사용한 수중콘크리트

3) “ Powerful 토목시공기술사 용어정의 최신경향”PP143 문제17번 참고

5. 강재의 전기방식(電氣防蝕)

“ Powerful 토목시공기술사 단원별 핵심기출문제 특론-서진수”PP 1098 문제 44번참고

6. 히빙(heaving)현상

“ Powerful 토목시공기술사 단원별 핵심기출문제 특론-서진수”PP 306 문제5번참고

7. 건설기계의 조합원칙

“ Powerful 토목시공기술사 단원별 핵심기출문제 특론-서진수”PP 189 문제 64번

“ Powerful 토목시공기술사용어정의 기출문제 해설 -서진수”PP 412 문제 4번참고

8. 철근과 콘트리트의 부착강도

“ Powerful 토목시공기술사 단원별 핵심기출문제 특론 -서진수” PP422 문제 38번

9. 설계강우강도

“ Powerful 토목시공기술사 단원별 핵심기출문제특론 -서진수”Pp 873 문제14번참고

10. 심층혼합처리(deep chemical mixing)공법

1) 거가 도로 침매터널의 침매함기초공법으로 사용됨

침매함기초공법: SCP, DCM (CDM=Cement Deep Mixing)사용

“ Powerful 토목시공기술사 단원별 핵심기출문제특론 -서진수”PP 944 문제 21 참고

“ Powerful 토목시공기술사 용어정의 최신경향 -서진수”Pp 575문제17번 참고

11. 공정관리의 주요기능

“ Powerful 토목시공기술사 단원별 핵심기출문제특론 -서진수”Pp 1122 문제 2번 참고

12. 선재하(pre-loading)압밀공법

“ Powerful 토목시공기술사 단원별 핵심기출문제특론 -서진수”PP 260 문제1번

“ Powerful 토목시공기술사용어정의 기출문제 해설 -서진수”PP 474 문제10번

13. 최적함수비(OMC)

“ Powerful 토목시공기술사 단원별 핵심기출문제특론 -서진수”Pp 20문제7-1번 참고

제2교시

1. 공정 네트워크(net work) 작성시 공사일정계획의 의의와 절차 및 방법을 설명하시오.

“ Powerful 토목시공기술사 단원별 핵심기출문제특론 -서진수”Pp 1142문제 11번 참고

2. 현재 공공기관과의 공사계약에서 물가변동으로 인한 계약금액 조정을 발주기관에 요청할

경우, 물가변동 조정금액 산출방법에 대하여 설명하시오.

“ Powerful 토목시공기술사 단원별 핵심기출문제특론 -서진수”Pp 1378 문제118번 참고

3. NATE 터널 시공시 1) 굴착 직후 무지보 상태, 2) 1차 지보재(shotcrete)타설 후,

3) 콘크리트라이닝 타설 후의 각 시공단계별 붕괴형태를 설명하고, 터널 붕괴원인 및 대책에 대하여 설명하시오.

[해설] 응용문제임

추후 모범답안 게시할 예정임

4. 리버스 서큘레이션 드릴(reverse circulation drill) 공법의 시공법, 품질관리와 희생강관

말뚝의 역할에 대하여 설명하시오.

[해설]

“ Powerful 토목시공기술사 단원별 핵심기출문제특론 -서진수”Pp 481 문제 222번 참고

추후 모법답안 게시 예정임

5. 매립공사에 사용되는 해양준설투기방법에 있어서 예상되는 문제점 및 대책에 대하여 설명

하시오.

“ Powerful 토목시공기술사 용어정의 최신경향 -서진수”Pp 1065 문제 33번 참고

6. 연약지반에서 고압분사주입공법의 종류와 특징에 대하여 설명하시오.

1) RJP,JSP ,Jet 공법등을 말함

2) “ Powerful 토목시공기술사용어정의 기출문제해설 -서진수”Pp 486문제 22~23번 참고

3) “ Powerful 토목시공기술사 용어정의 최신경향 -서진수”Pp 1065 문제 33번 참고

제3교시

1. 수중 교각공사에서 시공관리시 관리할 항목별 내용과 관리시의 유의사항을 설명하시오.

[문제해결의 주안점]

1) 수중교가공사의 문제 듯을 생각해보면, 해상 또는 한강등을 통과하는 교량공사를 생각하시면됨

2) 수중교각공사 시공 순서별로 생각하세요

(1) 가물막이 : 축도+말뚝기초 또는 축도+토류벽+콘크리트 기초,sheet Pile,

cell 형가물막이+H-Pile 토류벽+콘크리트 기초

(2) 우물통기초(Open Caisson), 공기케이슨(Pneumatic Caisson)

3) 수중 교각에 사용되는 콘크리트의 개념을 생각하세요

(1) 해양콘크리트

(2) 수중콘크리트: 일반수중 콘크리트,수중 불분리성 콘크리트, 대규모수중콘크리트

2. 연장이 긴(L=1,500m정도) 장대교량의 상부공을 한 방향에서 연속압출공법(ILM)으로

시공할 때, 시공시 유의사항에 대하여 설명하시오.

“ Powerful 토목시공기술사 단원별 핵심기출문제특론 -서진수”Pp 976 문제9번 참고

3. 혼잡한 도심지를 통과하는 도시철도의 노면 복공계획시 조사사항과 검토사항을 설명하시

오.

[문제해결의 주안점]

1) Open Cut 지하철 공사의 철제 복공판을 가설하는 공사를 의미함

(1) 줄파기: 지장물,매설물 파악

(2) T -4 등으로 천공후 H-Pile 근입+ 토류벽 공사

(3) 버팀대등 토류벽 가설공사+ 복공판 설치

2) 이때 주안점은

(1) 교통 통제및 교통우회 계획등에 대해서 관할 경찰서와 협의후 사전 승인을 받음

(2) 복공판 포설후에는 복공판 측면의 노면과 복공판 사이의 포장과 부등침하,단차 방지에 유의

3) 다른 방향의 문제 해설

지하철 공사를 완료하고 되메우기후 상부 도로 복구및 포장의 의미일 수도 있음‘

이때도 마찬가지로

(1) 되메우기시 다짐 철저

(2) 복공판 가설 구조(H-Pile)의 철거등을 실시할때 교통통제계획 수립

(3) 구간별 포장계획수립

(4) 지하매설물 복구 계획 수립

(5) 노면 포장시공관리 등

4. 경간장 15m,높이 12m인 콘크리트 라멘교의 시공계획서 작성시 필요한 내용을 설명하시

오.

[문제해결의 주안점]

1) 하천에서 단순한 라멘교 공사시 시공순서를 생각하세요

2) 시공순서

(1) 하천의 유수전환+가설도로+가물막이등

(2) 터파기+양수작업

(3) 철근공사

(4) 거푸집+동바리

(5) 콘크리트 시공관리 등

5. 시공현장의 지반에서 동상(frost heaving)의 발생원인과 방지대책에 대하여 설명하시오.

“ Powerful 토목시공기술사 단원별 핵심기출문제특론 -서진수”Pp216 문제3번 참고

“ Powerful 토목시공기술사용어정의 기출문제해설 -서진수”Pp 388문제 52~56번 참고

6. 연속 철근콘크리트포장의 공용성에 영향을 미치는 파괴유형과 그 원인 및 보수 공법을

설명하시오.

“ Powerful 토목시공기술사용어정의 기출문제해설 -서진수”Pp628문제19번 참고

“ Powerful 토목시공기술사용어정의 최신경향 -서진수”Pp 764문제 38/Pp773문제43번 참고

제4교시

1. 터널 침매공법에서 기초공의 조성과 침매함의 침매방법 및 접합방법을 설명하시오.

“ Powerful 토목시공기술사 단원별 핵심기출문제특론 -서진수”Pp713 문제26~27번 참고

2. 콘크리트 구조물의 내구성을 저하시키는 요인 및 내구성 증진방안을 설명하시오.

“ Powerful 토목시공기술사 단원별 핵심기출문제특론 -서진수”Pp388 문제25번 참고

3. 쉴드터널 굴착시 초기굴진 단계의 공정을 거쳐 본굴진 계획을 검토해야 되는데

초기 굴진시 시공순서, 시공방법 및 유의사항에 대하여 설명하시오.

“ Powerful 토목시공기술사 단원별 핵심기출문제특론 -서진수”Pp706 문제23번 참고

4. 해상 콘크리트타설에 사용되는 장비의 종류를 들고, 환경오염방지 대책에 대하여 설명하시

오.

[문제해결의 주안점]

1) 해상B/P(배치플랜트) 선

2) 해상 Pump

3) 골재운반선등

4) 해양콘크리트,수중콘크리트 시공관리 측면으로 기술

5. 흙막이 벽 지지구조형식 중 어스앵커(earth anchor) 공법에서 어스앵커의 자유장과

정착장의 설계 및 시공시 유의 사항에 대하여 설명하시오.

“ Powerful 토목시공기술사용어정의 기출문제해설 -서진수”Pp512문제13번 참고

“ Powerful 토목시공기술사용어정의 기출문제해설 -서진수”Pp517문제18번 참고

추가 보강 모법답안 작성후 게시 예정

6. 압밀침하에 의해 연약지반을 개량하는 현장에서 시공관리를 위한 계측의 종류와 방법에

대하여 설명하시오.

“ Powerful 토목시공기술사 단원별 핵심기출문제특론 -서진수”Pp288~289 문제9~10번 참고

“ Powerful 토목시공기술사용어정의 기출문제해설 -서진수”

Pp458문제1번/Pp459 문제2번/Pp461 문제 3/Pp463문제4번 참고
